Przeznaczony jest do przenoszenia pojedynczych lub związanych pakietów blach w poziomie. Udźwig podany jest dla jednej sztuki. Kąt rozwarcia cięgien od 30° do 45°. Zalecane stosowanie w układzie 3 lub 4 -cięgnowym.
 |
 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W zamówieniu należy podać Typ.
Uchwyt spełnia wymagania norm :
-PN-84/M-06521 : w zakresie wytyczne projektowania.
-PN-89/M-84702 : w zakresie ogólnych badań i wymagań.
-PN-EN-13155 oraz Dyrektywy Maszynowej 2006/42/WE
Zdjęcia:

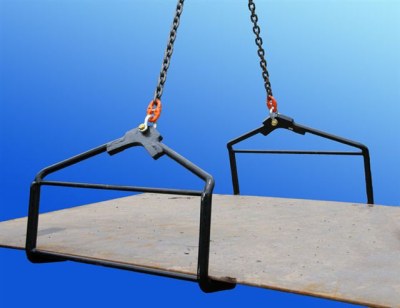

Na zdjęciu uchwyt Typ UWB-3,2 DOR-3,2t D-1100mm przystosowany do pracy z zawiesiem dwucięgnowym.

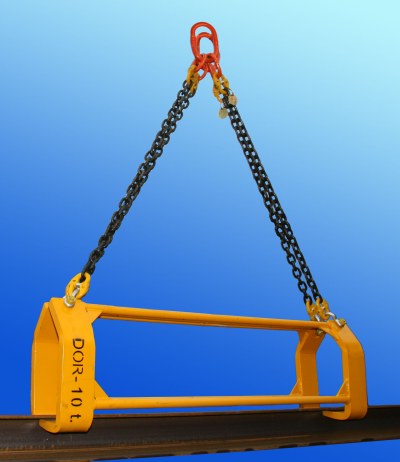

Zawiesie 2 cięgnowe kl.8.8. zakończone uchwytami UWB DOR - 10000 kg , wymiar A - 300 , D - 1200 przeznaczone podnoszenia i transportu pojedynczych lub związanych pakietów blach w poziomie. Wykonanie zgodne z wymogami zamawiającego. Możliwość wykonania o innych parametrach.

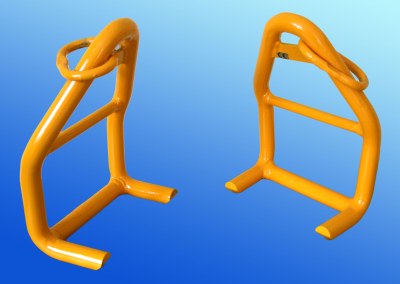

Uchwyt TYP UWB-1 DOR - 1000kg zgodny z wymiarami katalogowymi. Możliwość wykonania o innych patametrach.

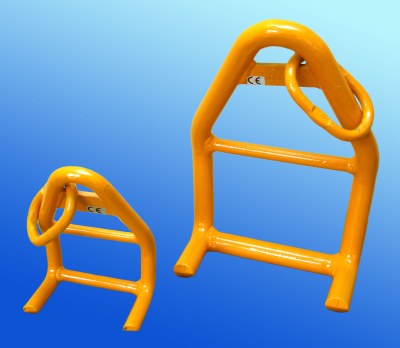

Uchwyty TYP UWB-1 DOR - 1000kg , UWB-3,2 DOR - 3200kg zgodne z wymiarami katalogowymi. Możliwość wykonanaia o innych parametrach.
