Typ 2 UBP-S/R przeznaczony jest do transportu i przenoszenia pojedynczych lub związanych pakietów blach . Dźwignia może byc wyposażona w stopkę lub rolkę . Udźwig podany jest dla jednej sztuki . Uchwyty tego typu nie należy stosować do cieńkich blach. Kąt miedzy ciegnami zawiesia nie powinien przekraczać 90 °.

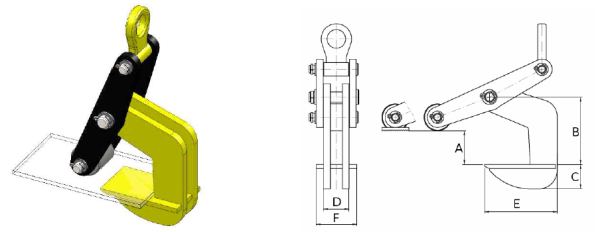

| Typ | WLL w kg | A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
Waga kg |
| 2 UBP-S/R 1 | 1000 | 5-60 | 120 |
30 | 60 |
120 |
100 |
5,5 |
| 2 UBP-S/R 1,5 |
1500 | 10-80 | 175 |
55 |
65 |
185 | 100 |
15,0 |
| 2 UBP-S/R 3,2 |
3200 | 10-100 | 212 | 75 |
75 |
210 |
120 |
28,0 |
W zamówieniu należy Typ.
Uchwyt spełnia wymagania norm :
-PN-84/M-06521 : w zakresie wytyczne projektowania.
-PN-89/M-84702 : w zakresie ogólnych badań i wymagań.
-PN-EN-13155 oraz Dyrektywy Maszynowej 2006/42/WE.
Zdjęcia:

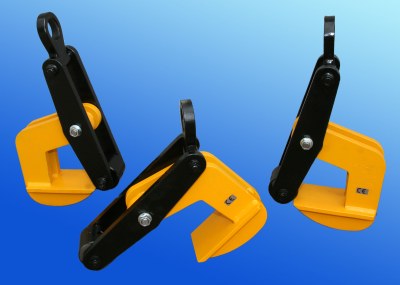

Uchwyty do podnoszenia i transportu blach w poziomie Typ 2 UBP/R DOR 3200kg i zakresie chwytania 10-100mm wyposażone w rolkę. Możliwość wyposażenia w stopkę dociskową.
