Typ UBP i UBPO

Uchwyty UBP, UBPO przeznaczone są do podnoszenia pojedynczych lub związanych pakietów blach w pozycji poziomej. Udźwig podany jest dla 1 szt. Dwa uchwyty stanowią komplet. Maksymalny kąt między cięgnami wynosi 90 st.

Typ	Udźwig 1 szt. kg	Zakres chwytania szczęk mm	A mm	B mm	D mm	E mm	F mm	G mm	H mm	Waga kg
UBP–0,5	500	0 - 30	35	130	12	90	25	35	20	2,6
UBP-1	1000	0 - 50	60	180	16	114	28	60	24	7,6
UBP-1,5	1500	0 - 50	60	180	20	114	28	60	24	8,0
UBP-2	2000	0 - 50	60	220	20	139	30	60	30	10,8
UBP-3	3000	0 - 50	60	220	25	139	30	60	30	14,4
UBP-4	4000	0 - 50	60	230	30	140	30	60	30	17,5
UBP-5	5000	0 - 50	60	230	35	140	30	60	30	21,0
UBPO-1	1000	0 - 90	100	185	16	114	30	60	24	12,0
UBPO-1,5	1500	0 - 90	100	185	20	114	30	60	24	13,5
UBPO-2	2000	0 - 90	100	225	20	130	30	60	24	15,5
UBPO-3	3000	0 - 90	100	225	25	144	30	60	30	20,0
UBPO-4	4000	0 - 90	100	230	30	144	30	60	30	27,0

W zamówieniu należy podać Typ. Wykonanie z ząbkami należy dodać Z .

Uchwyt spełnia wymagania norm :

-PN-84/M-06521 : w zakresie wytyczne projektowania.

-PN-89/M-84702 : w zakresie ogólnych badań i wymagań.

-PN-EN-13155 oraz Dyrektywy Maszynowej 2006/42/WE

Zdjęcia:

Typ UBP-R 1 DOR-1t L-120mm

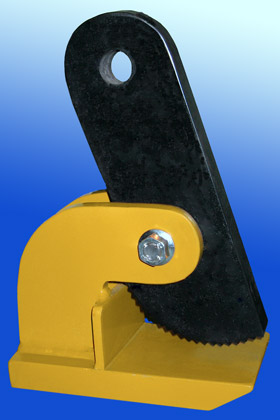

Typ UBP-3 DOR-3t zakres chwytania blach 0-50mm

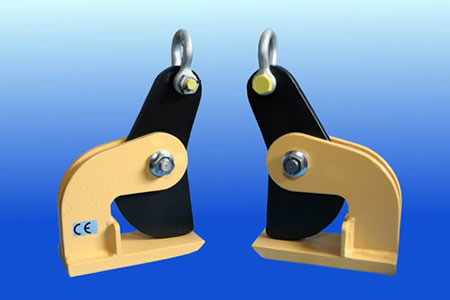

Uchwyt do przenoszenia blach w poziomie - TYP UBP 1,5t i zakresie chwytania 0 - 50mm , wykonanie bez ząków na szczęce dociskowej. Możliwe wykonanie z ząbkami.

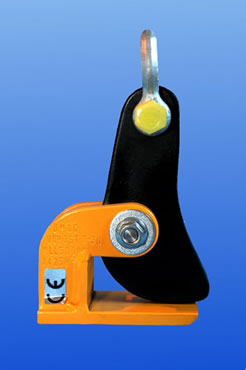

Uchwyt do przenoszenia blach w poziomie - TYP UBP 0,5t i zakresie chwytania 0-30mm , wykonanie bez ząbków na szczęce dociskowej. Możliwe wykonanie z ząbkami.
