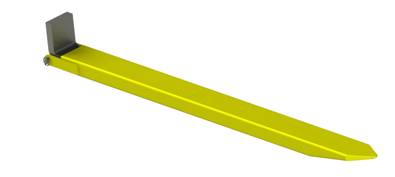

Przedłużki wideł służą do wydłużenia długości roboczej wideł.

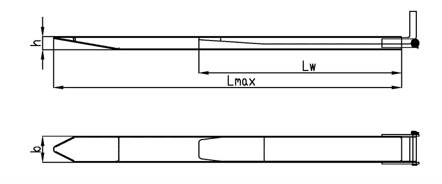

Długość wideł Lw współpracujących z przedłużką musi wynosić minimum 60 % długości przedłużki.
Typ | WLL / DOR odl. środka ciężkości |
Przekrój wideł mm |
Lmin mm |
Lmax mm |
b mm |
h mm |
Waga L-1400mm |
PW-100 | 1500/500 | 80x30 , 35 | 1400 | 2500 | 100 | 50 | 13,20 |
PW-120 | 2500/500 | 100x30 , 35 , 40 | 1400 | 2500 | 120 | 60 | 15,90 |
PW-140 | 3500/500 | 120x40 , 45 , 50 | 1400 | 2500 | 140 | 70 | 22,60 |
PW-160 | 5000/500 | 140x40 , 45 , 50 , 60 | 1400 | 2500 | 160 | 80 | 25,60 |
PW-180 | 6000/500 | 150x60 | 1400 | 2500 | 180 | 80 | 27,90 |
Możliwość wykonania przedłużek o innych patametrach po uprzednim uzgodnieniu z wykonawcą.
W zamówieniu należy podać Typ.
Przedłużki spełniają wymagania norm :
- PN-84/-06521 w zakresie projektowania.
- PN-89/M-84702 ogólne badania i wymagania.
- PN-EN 13155 oraz Dyrektywy Maszynowej 2006/42/WE
