Jesteśmy producentem! Możemy wprowadzić zmiany do produktu zgodnie z wymaganiami. W tym celu skontaktuj się z nami: »

O obwodzie zamknietym

Specyfika tego prduktu wymaga, aby jego cena była ustalana indywidualnie w zależności od potrzeb Zamawiającego. Prosimy o kontakt celem przedstawienia ceny.
Szybki kontakt: tel. 32 2742517

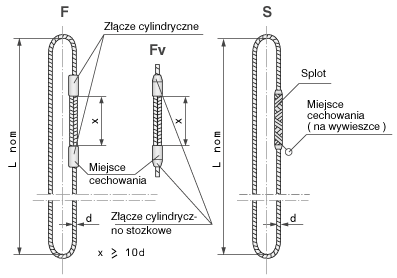

Zawiesia linowe o obwodzie zamknietym



Tabela dopuszczalnych obciążeń


Wyróżnik wielkości 1,2
1,0
1,6
1,2
2,0
1,6
2,5
2,0
3,2
2,5
4,0
3,2
5,0
4,0
6,3
5,0
8,0
6,3
10,0
8,0
Dopuszczalne obciążenie robocze
(DOR), t przy zawieszaniu:
bez obwiązywania 1,2 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0 10,0
z obwiązywaniem 1,0 1,2 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0
d zawiesi zaciskanych tulejami
(Fi Fv), mm
klasa W 8 9 10 11 12 14 16 18 20 22
T 8 10 11 12 13 14 16 18 22 24
Wyróżnik wielkości 12,5
10,0
16,0
12,5
20,0
16,0
25,0
20,0
32,0
25,0
40,0
32,0
50,0
40,0
63,0
50,0
80,0
63,0
Dopuszczalne obciążenie robocze
(DOR), t przy zawieszaniu:
bez obwiązywania 12,5 16,0 20,0 25,0 32,0 40,0 50,0 63,0 80,0
z obwiązywaniem 10,0 12,5 16,0 20,0 25,0 32,0 40,0 50,0 63,0
d zawiesi zaciskanych tulejami
(Fi Fv), mm
klasa W 25 28 32 34 40 45 50 55 60
T 26 30 32 36 45 50 55 60 -
