Jesteśmy producentem! Możemy wprowadzić zmiany do produktu zgodnie z wymaganiami. W tym celu skontaktuj się z nami: »

Typ UP - wykonanie ciężkie

Specyfika tego prduktu wymaga, aby jego cena była ustalana indywidualnie w zależności od potrzeb Zamawiającego. Prosimy o kontakt celem przedstawienia ceny.
Szybki kontakt: tel. 32 2742517

Zapewnia bezpieczny transport pojedyńczych blach w pionie, z możliwością zginania się w jednej płaszczyźnie. Wyposażony w zamek oraz szczęki ze stali hartowaniej. Współpracuje z zawiesiem jednocięgnowym linowym lub łańcuchowym. Stosując dwa uchwyty lub więcej jednocześnie używać razem z trawersą.

Stosować do blach o twarości poniżej 20 HRC.



UCHWYT DO PRZENOSZENIA BLACH W PIONIE TYP UP  - WYKONANIE CIĘŻKIE
TYP DOR
Kg
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Ø
mm
WAGA
kg
UP-4,5 D 4500 10-50 285 106 440 130 20 90 18,3
UP-4,5 M 4500 50-100 368 106 440 130 20 90 20,8
UP-6 D 6000 10-50 285 122 min-390
max-440
145 20 90 22,0
UP-6 M 6000 50-100 370 122 min-475
max-510
145 20 90 26,0
UP-8 D 8000 10-50 300 130 min-475
max-510
145 20 90 27,0
UP-8 M 8000 50-100 368 130 min-475
max-510
145 20 90 29,0
UP-10 D 10000 10-50 300 150 min-475
max-510
145 20 110 33,0
UP-10 M 10000 50-100 368 150 min-475
max-510
145 20 110 36,0

W zamówieniu należy podać  Typ.

Uchwyt spełnia wymagania norm :

-PN-84/M-06521 : w zakresie wytyczne projektowania.

-PN-89/M-84702 : w zakresie ogólnych badań i wymagań.

-PN-EN-13155 oraz Dyrektywy Maszynowej 2006/42/WE


Zdjęcia:

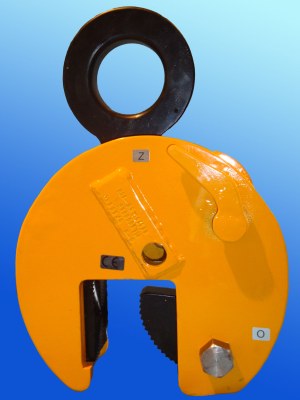

Uchwyt  TYP UP-10 M do podnoszenia i transportu blach w pionie  o Dopuszczalnym Obciążeniu Roboczym 10 t i zakresie chwytania blach ( szczęk ) od 50 do 100mm - wykonanie ciężkie.
